Solid-state relais - klein, snel en duurzaam

Wanneer heeft u een solid-state relais nodig? En hoe maakt u een keuze - als u voor een productcatalogus van wel 126 pagina's staat?

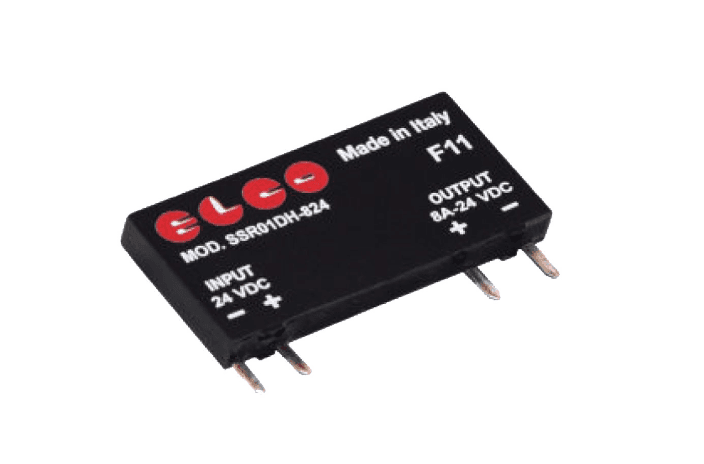

EL.CO. werd opgericht in 1986 en heeft sindsdien zijn assortiment solid-state relais (of statische relais) verder ontwikkeld. De nieuwste toevoegingen aan het assortiment zijn onder meer de SSR01DH / SSR02DH / SSR05DH-serie.

Deze nieuwste solid-state relais (SSR's) combineren een hoge schakelsnelheid en een laag stuurvermogen met een ingangs-uitgangsisolatie van 3.750 V, en kunnen worden opgeslagen bij temperaturen van -40 tot 100°C. De bedrijfstemperatuur is -30/+80°C.

Ze vormen alweer een toevoeging aan een ongelooflijk indrukwekkend assortiment, dat u hier kunt bekijken.http://www.nexuscomponents.co.uk/Manufacturers/ELCO Bij Nexus beschikken we over de technische kennis om ervoor te zorgen dat u de juiste SSR voor uw behoeften krijgt - en weten we wanneer een andere oplossing wellicht de juiste is. Want geen enkele SSR is perfect voor alle toepassingen - vandaar de noodzaak van zo'n grote productcatalogus.

Heel eenvoudig gezegd zijn SSR's een alternatief voor een gewone schakelaar wanneer u een circuit wilt in- of uitschakelen. Behalve dat de SSR kleiner en goedkoper is dan een schakelaar, heeft hij geen bewegende delen. Hij kan daardoor veel sneller werken en gaat langer mee dan een schakelaar - want delen die kunnen bewegen, kunnen ook verslijten. SSR's werden voor het eerst geïntroduceerd in de jaren 1960 en vormden de volgende generatie na het elektromechanische relais. Hoewel een elektromechanisch relais robuust is en aan uiteenlopende taken kan worden aangepast, neemt het doorgaans meer ruimte in beslag. Een elektromechanisch relais kan er 5-15 ms over doen om te schakelen - veel te traag voor sommige toepassingen. De draden van een SSR zijn kleiner en van een hogere gauge dan die van een schakelaar, waardoor de eenheden veel kleiner kunnen zijn. Ze verhogen de veiligheid omdat u met een lagere spanning en stroomsterkte te maken heeft - waardoor ze een uitstekende keuze zijn voor veel hogere spanningen, waar een gewone schakelaar onder hoge stroom zou kunnen doorbranden. Ze kunnen zo worden ontworpen dat ze inschakelen bij een stuurstroom van slechts 1 milliampère, hoewel 5 tot 15 milliampère vaker wordt gebruikt.

SSR's zijn dus sneller en kleiner en hebben een langere levensduur dan een mechanisch relais. Ze worden gebruikt in gloeilampen en armaturen, auto's, verwarmingen, computers en voedingen, en hebben veel voordelen. Geen terugslag, geen mechanische slijtage, betrouwbaarheid, kortere reactietijd en schokbestendigheid - het solid-state relais heeft een indrukwekkende lijst eigenschappen. Niet in de laatste plaats het volledig ontbreken van vonkvorming - van groot belang in explosieve omgevingen.

Ze kunnen miljoenen cycli werken zonder functieverlies. Doordat ze geruisloos schakelen, hebben ze een groot voordeel in schakelkasten met veel relais, waar het geluid flink kan oplopen. En ze kunnen worden gebruikt in vochtige en vuile omgevingen.

Hun voordelen ten opzichte van elektromechanische relais komen echt tot hun recht in thermostaten, snelschakeltoepassingen zoals verwarmingscircuits, en elk gebruik waarbij vaak aan en uit wordt geschakeld (SSR's hebben geen contactdender).

SSR's kunnen echter gevoelig zijn voor een spanningsval van 1 tot 1,5 V en zijn alleen compatibel met een AC- of DC-uitgang. Ook kunnen ze bestand zijn tegen transiënte spanning. Ze moeten correct worden geplaatst - goed geventileerd en niet in rijen boven op elkaar.

Alle solid-state relais van EL.CO. worden geleverd met een snubberfilter, dat ze beschermt tegen pieken die worden veroorzaakt door een te snelle verandering van de uitgangsspanning. In sommige omgevingen - zoals de zware industrie - kan extra bescherming worden toegevoegd en kunnen snelreagerende zekeringen nodig zijn. Ook hier heeft Nexus de expertise om te adviseren en ervoor te zorgen dat uw oplossing de juiste is voor uw behoeften.

Bent u op zoek naar SSR's, dan vindt u ons EL.CO.-assortiment hier -

http://www.nexuscomponents.co.uk/Manufacturers/Products/ELCO
